Бреге 19

Детаљи
Категорија: Историја
Погодака: 826

авион Бреге 19А2 - Лорен 400 KS

Бреге 19 (фр. Breguet 19, Bre 19, бр.19) је био вишенаменски авион, првенствено замишљен као лаки бомбардер и извиђач, и као такав је направљен у највећем броју примерака. На основу иницијалног модела авиона, прављене су варијанте које су коришћене и за дугачке прелете, обарање светских рекорда и превоз путника. Конструисан је и произвођен у француској фабрици авиона Бреге од 1924. године, а по лиценци је рађен и у Фабрици авиона у Краљеву.

Пројектовање и развој

Бреге 19 је пројектован на основу веома успешног претходника из Првог светског рата вишенаменског лаког бомбардера-извиђача Бреге 14. Авион је пројектован са класичним фиксним трапом, двокрилац двосед са отвореним пилотским кабинама, линијским мотором. Прототип је полетео марта месеца 1922. године а након успешног тестирања француско ратно ваздухопловство је наручило ове авионе за своје потребе. Авион је био веома брз, био је бржи од многих ловаца а припадао је класи лаки бомбардер-извиђач, стога је за овај авион владало велико интересованје у свету. Масовна производња авиона Бреге 19 за Ратно ваздухопловство Француске и извоз почео је 1924. године. По лиценци је произвођен у Шпанији, Белгији и Југославији а у Француској је поред фабрике Бреге авион прављен још и у фабрикама Фарман и Амио. Укупно је направљено око 2.700 примерака ових авиона.

Технички опис

Бреге 19 је био двокрилац са доњим крилом мањим од горњег, крилца за управљање су се налазила само на горњим крилима. Између крила је постојала по једна метална коса упорница са сваке стране. Конструкција авиона је била потпуно метална од дуралуминијума пресвучена платном. Труп авиона је био овалног облика а предњи део авиона (мотор) је био обложен дуралуминијумским лимом. Стајни трап авиона Бреге 19 је фиксан (неувлачећи) са осовином а амортизација је помоћу еластичних точкова са сандовима. На репу се налази метална дрљача са две еластичне везе, један крај је везан сандом (гуменим ужетом) за конструкцију репа а средина је везана за цилиндричну вођицу у којој се налази спирална опруга.[1]

На авион су уграђивани разни мотори[2]:

- Рено 12Kb (336kW/450 KS), 12Kd (357kW/480KS)-V12,

- Лорен-Дитрих 12Db (298kW/400KS) - V12,

- Лорен-Дитрих 12Eb (336kW/450KS) - W12,

- Хиспано-Суиза 12Ha (336kW/450KS), 12Hb (373kW/500KS)-V12,

- Фарман 12W (373kW/500KS),

- Гноме-Роне 9Ab Јупитер (313kW/420KS) (радијални, ваздухом хлађени мотор уграђиван на југословенске Бреге 19),

- Хиспано-Суиза 12 (478kW/650KS)-V12, (V распоред цилиндара, водом хлађени мотор уграђиван на југословенске Бреге 19-7)

- Рајт-Циклон F-56 (572kW/778KS) (радијални, ваздухом хлађени мотор уграђиван на југословенске Бреге 19-8),

- Напијер Лион XI (336kW/450KS)- W12, (W распоред цилиндара, водом хлађени мотор уграђен на 1 југословенски Бреге 19 Напијер)

- Гноме-Роне 14 Кбрс Мистрал Мајор (510kW/690KS) (радијални, ваздухом хлађени мотор уграђен на југословенске Бреге 19 прототип),

- Лорен-Дитрих 12Хфрс Петрел (536kW/720KS)(мотор уграђен на југословенске Бреге 19 прототип)

Авион Бреге 19 је био наоружан фиксним предњим митраљезом Викерс 7,7 mm, са уређајем за синхронизацију пуцања кроз елису којим је гађао пилот. Нишанђија (осматрач) који је седео на другом седишту имао је на располагању два митраљеза Левис 7,7 mm на обртном постољу а у неким варијантама је авион био опремљен трећим митраљезом којим се пуцало кроз под нишанђије. Извиђачка варијанта је била опремљена камером за фото снимање а бомбардерска варијанта је могла да понесе 472kg бомби подвешане испод трупа авиона и 50kg бомби у унутрашњости авиона. Обе варијанте су биле опремљене радио-станицом.

Варијанте авиона Бреге 19

авион Бреге 19Т путничка варијанта

- Бреге 19-01 - први прототип Бреге 19 полетео марта месеца 1922. године,

- Бреге 19-02 - други прототип израђен за ваздухопловство Краљевине Југославије,

- Бреге 19-А2 - извиђачки авион двосед,

- Бреге 19-Б2 - лаки бомбардер двосед,

- Бреге 19-Ц2 - тешки ловац и

- Бреге 19-ЦН2 - ноћни ловац ове две варијанте су потпуно исте као и авион Бреге 19-Б2 с тим што је напред имао два митраљеза за разлику од бомбардера,

- Бреге 19-ГР (Grand Raid) - авион развијен за спортске потребе намена му је била постављање светских рекорда у авијацији. Имао је повећане резервоаре горива 2.920 литара повећан распон крила 15,9 m, и користили су јаче моторе од 373 до 447kW, произведени су током 1925. и 1926. године,

- Бреге 19-ТР Бидон - такође спортски авион побољшане аеродинамике, са даљим повећањем резервоара и допунским резервоарима у крилима укупно 4.125 литара направљен 1927. године,

- Бреге 19-Супер Бидон - авион направљен за прекоокеанске летове, изграђен 1929. године, са резервоарима 5.180 литара (касније повећано на 5.580 литара), са измењеним трупом и повећаним распоном крила на 18,30 m, покретао га је мотор Хиспано-Суиза 12Лб снаге 447kW (касније повећана на 485kW),

- Бреге 19-7 - авион развијен за потребе југословенског војног ваздухопловства са мотором Хиспано-Суиза 485kW (650KS), на првих пет ових авиона монтажа мотора је направљена у Француској а остало је произведено у југословенској Фабрици авиона у Краљеву. Поред Југославије ови авиони су коришћени у Румунији и Турској.

- Бреге 19-8 - модификација варијанте авиона Бреге 19-7 са радијалним ваздухом хлађеним мотором Рајт-Циклон ГР-1820 F-56 направљена у југословенској Фабрици авиона у Краљеву, направљено 48 примерака,

- Бреге 19-8 - прототип авиона Бреге 19-7 са мотором Гном-Рон 14Кбрс Мистрал Мајор од 510kW, направљен за југословенско ВВ,

- Бреге 19-9 - прототип авиона Бреге 19-7 са мотором Хиспано-Суиза 12Ybrs од 641kW, направљен за југословенско ВВ,

- Бреге 19-10 - прототип авиона Бреге 19 са мотором Лорен-Дитрих 12Хфрс Петрел од 536kW (720KS), развијен у Југославији,

- Бреге 19-Напијер - прототип авиона Бреге 19 са мотором Напијер Лион XI од 330kW (450KS), развијен у Југославији,

- Бреге 19T - путнички авион са повећаним трупом за смештај 6 путника.

Техничке карактеристике

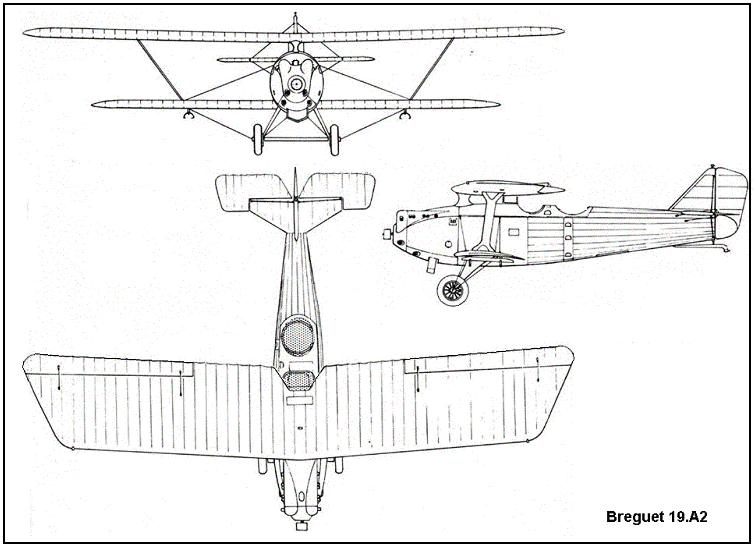

цртеж авиона Brege 19A2

име                   = Brege 19

намена              = вишенаменски авион (извиђач-бомбардер)

посада              = 2 члан

порекло             = Француска

произвођач        = Бреге (Breguet)

први лет            = март 1922.

почетак производње  = октобар 1924.

уведен у употребу     = 1924.

повучен из употребе  = 1950.

статус                   = неактиван

први корисник       =  Aéronautique Militaire


мотор Gnome-Rhône 9Ab Jupiter

број примерака      = око 2.700 примерака

дужина                  = 9,61 m

размах крила         = 14,83 m

висина                   = 3,89 m

површина крила     = 49,00 m2

маса празан           = 1.387 kg

маса полетна          = 2500 kg

КЕМ                       = 1 х Лорен (Renault) 12Ед 450 KS

КЕМ снага              = 1 x 336 kW

КЕМ снагаКС          = 1 х 450 KS

Перформансе

брзина крстарења    =  190 km/h


мотор Loren-Dietrih  W12 450 KS

брзина максимална  = 214 km/h

радијус кретања       = 400 km

долет                        = 800 km

плафон лета              = 7.200 m

брзина пењања         =  m/min

Наоружање

Авион је био наоружан:

1x фиксиран Викерс 7.7 mm налази се на предњој страни авиона, синхронизован са елисом, користи га пилот.

2x покретан Луис 7.7 mm митраљези за осматрача и служе за одбрану авиона из задње сфере.

Бомбе 427 kg подвешане испод крила и 50 kg бомби у унутрашњости авиона.



Корисници


авион Бреге 19А2 - Лорен 400 KS

 Југославија                            Румунија

 Хрватска-НДХ                         Аргентина

 Француска                             Бразил

 Пољска                                  Венецуела

 Белгија                                   Боливија

 Шпанија                                  Уругвај

 Турска                                    Република Кина

 Грчка                                      Јапан

 Велика Британија                    СССР

 Италија                                    Иран

 Оперативно коришћење

Коришћење авиона Бреге 19 у свету

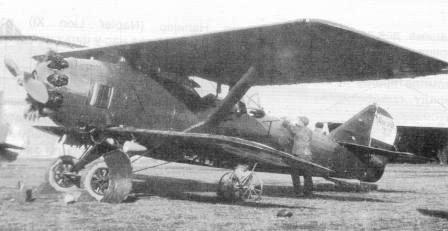

Aвион Бреге 19 са мотором Јupiter

Бреге 19 је на међународном брзинском такмичењу војних авиона у Мадриду 17. фебруара 1923. освојио прво место. Дана 12. марта 1923. такође на међународном такмичењу овај авион је поставио висински рекорд попевши се на висину од 5.992 метра са оптерећењем од 500 kg.

Авионом Бреге 19 су постигнути многи рекорди у дужини лета ево неколико:

 1. Едмонд Тифри је фебруара 1925. прелетео од Брисела до Леополдвила (Конго) централна Африка прелетевши 8.900 km,

 2. два авиона које је купио јапански дневни лист Асахи Шимбун са пилотима Х. Абе и К. Кавачи су у јулу месецу 1925. године прелетели руту Токио-Париз-Лондон тј. 13.800 km,

 3. пољска посада са пилотом Б. Орлинским је у периоду од 27.08. до 25. септембра 1926. године прелетела руту Варшава-Токио и назад преваливши притом 10.300 km иако им је једно доње крило било поломљено,

 4. у периоду од 1927. до 1930. године ови авиони су коришћени у тркама Пољска – Мала Атанта са румунским, пољским и југословенским посадама.

Поред ових рекорда овим авионом су такође постављени многи рекорди у дужини непрекидног лета то са авионима са додатним резервоарима за гориво Бреге 19 ГРС и ТРС:

 1. Арачарт и Лематре су прелетели од Париза – Вила Киснерос 3.166 km, за 24 и по сата 2-3. фебруара 1925. године,

 2. Жириер и Дордили су 14. и 15. јула 1926. године прелетели 4.716 km, на релацији Париз – Омск,

 3. претходни рекорд је потучен већ 31.08. и 1.09. исте године Чајл и Вајсер са раздаљином од 5.174 km,

 4. Д. Костес и Ригнот су већ 28. октобра 1926. године поставили нов рекорд од 5.450 km,

 5. у периоду од 10. октобра 1927. до 14. априла 1928. Костес и Ле Брикс су извели пут око света преваливши 57.000 km, стим што су дистанцу између Сан Франциска и Токија превалили бродом.

Авионом Бреге 19 Супер Бидон који је пројектован за трансатлантске летове оборени су следећи рекорди[3]:

 1. Д. Костес и М. Белонте поставили су рекорд у прелету 7.906 km, између Париза и Моуларт-а, 27.-29. септембра 1929. године,

 2. иста посада је 1. и 2. септембра 1930. године од Париза до Њујорка превалила 6.200 km,

 3. други Супер Бидон са шпанском посадом М. Барберан и Ј. Колар Сера обавили су трансатлантски лет Севиља – Куба 10. и 11. јуна 1933. године.

Коришћење авиона Бреге 19 у Краљевини Југославији


Aвион Бреге 19 "Циклон" у лету

Авион Бреге 19 је коришћен у Војном Ваздухопловству Краљевине Југославије све до 1941. године. ВВКЈ је прве авионе Бреге 19 купило 1924. године, 152 авиона је набављено у Француској а од 1927. почиње лиценцна производња у Југославији у новосаграђеној Државној фабрици авиона у Краљеву.

У току педогодишње производње од 1928. до 1932. године у Краљевачкој фабрици авиона је произведено укупно 425 примерака, 119 авиона је било са моторима Лорен снаге 400 и 450 KS, 93 авиона са уграђеним моторима Хиспано Суиза снаге 500 KS, 114 авиона са моторима Громе-Роне Јупитер снаге 420 KS, 51 авион Бреге 19-7 са мотором Хиспано Суиза снаге 650 KS и 48 авиона са Рајт Циклон снаге 775 KS.

За Бреге 19 може се казати да је у другој половини 1920-их спадао у најбоље авионе свог времена. Краљевина Југославија имала је неких 577 ових авиона, у поређењу, Француска је имала до неких 1.000 авиона типа Бреге 19. Авиони су коришћени за намену за коју су и пројектовани лаки бомбардер и извиђачки авион.

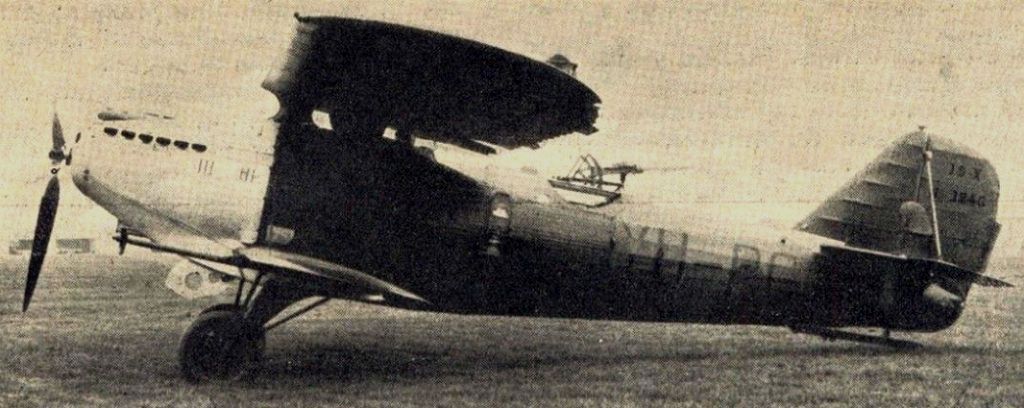

Авион Бреге 19/10 - са цивилним ознакама YU - PCJ

Један авион Бреге 19/10 је коришћен у Аеропуту као транспортни авион. Имао је цивилну регистрацију YU - PCJ а коришћен је од 10.05.1934. године до 1937. године када је брисан из регистра.

Авион Бреге 19 у Другом светском рату

У ВВКЈ је Априлски рат дочекало 38 примерака Бреге 19-7 и 48 примерака Бреге 19-8. Немци су заробили само један Бреге 19-7, остали су уништени. Све мање или више оштећене авионе које су Немци заробили предали су својим савезницима ваздухопловству НДХ а они су их поправили у земунским фабрикама и Фабрици авиона у Краљеву тако да је у Хрватском ратном зракопловству од 1941. до 1945. године овај авион коришћен у борбеним дејствима. Укупно их је било 50 примерака и то са моторима Лорен, Јупитер, Хиспано-Суиза и Рајт - Циклон. Авион Бреге 19 се показао као погодан авион за противпартизанска дејства у условима потпуне превласти у ваздушном простору и слабе ПА одбране противника. У НДХ су усташе овај авион користиле против титових партизана. С обзиром да су овим авионом хрватски пилоти прелетали на партизанску страну (нарочито при крају рата) ови авиони су били међу првима у саставу партизанске авијације.[4] Након ослобођења неколико ових авиона је још извесно време коришћен у ЈРВ.

Види још

Референце

[1]. Лучић, Душан (1936). Основи практичне аеродинамике са описима аероплана, Нови Сад: Ваздухопловни гласник.

[2]. Петровић, Огњан (2000). Војни аероплани Краљевине СХС/Југославије (Део I : 1918 – 1930.), Београд: Музеј југословенског ваздухопловства, Лет 2/2000. ISSN: 1450-684X.

[3]. Јанић, Чедомир (2003). Век авијације - [илустрована хронологија], Беочин: Ефект 1. (COBISS).

[4]. Микић, В. Војислав (2000). Зракопловство Независне Државе Хрватске 1941-1945. године, Београд: Војноисторијски институт Војске Југославије. ID=72669708.

Литература

  1. Лучић, Душан (1936) , Основи практичне аеродинамике са описима аероплана. Нови Сад: Ваздухопловни гласник.
  2. Јанић, Чедомир (2003), Век авијације - [илустрована хронологија]. Беочин: Ефект 1. (COBISS).
  3. Петровић, Огњан (2000), Војни аероплани Краљевине СХС/Југославије (Део I : 1918 – 1930.). Београд: Музеј југословенског ваздухопловства, Лет 2/2000. ISSN: 1450-684X.
  4. Петровић, Огњан (2004), Војни аероплани Краљевине СХС/Југославије (Део II: 1931 – 1941.). Београд: Музеј југословенског ваздухопловства, Лет 3/2004. ISSN: 1450-684X.
  5. Микић, В. Војислав (2000), Зракопловство Независне Државе Хрватске 1941-1945. године. Београд: Војноисторијски институт Војске Југославије. ID=72669708.
  6. Fredriksen,John C., International warbirds: An ilustrated guide to world military aircraft 1914 - 2000., ABC-CLIO Inc., 2001., Santa Barbara,California, ISBN 1-57607-364-5, Str.55
  7. Команда РВ и ПВО,Чувари нашег неба, Војноиздавачки завод, Београд, 1977.
  8. Бојан Димитријевић, Југословенско ратно ваздухопловство 1942 - 1992., ИЗСИ и МЦО, Београд, 2012, ISBN 978-86-7403-163-6
  9. Савић, Драган; Лет на другу страну, Лет - Flight (YU-Београд: Музеј југословенског ваздухопловства) 1: стр. 241-252. ISSN: 1450-684X.

Спољашње везе

  1. http://www.aviafrance.com/10205.htm
  2. http://www.aviafrance.com/9697.htm
  3. http://www.aviafrance.com/9872.htm
  4. http://www.aviafrance.com/9873.htm
  5. http://www.aviafrance.com/5693.htm
  6. http://www.ww2wings.com/wings/yugoslavia/yugoslaviamain.shtml
  7. http://www.century-of-flight.net/Aviation%20history/photo_albums/timeline/ww2/Breguet%20Bre.19.htm
  8. http://www.militaryfactory.com/aircraft/detal.asp?aircraft_id=291
  9. http://www.aviastar.org/air/france/breguet_xix.php
  10. http://www.flightglobal.com/pdfarchive/view/1924/1924%20-%200785.html?search=Breguet
  11. http://www.airwar.ru/enc/bww1/br19.html
  12. http://www.letletlet-warplanes.com/2008/06/04/breguet-xix-in-yugoslav-service/
  13. http://avioni.net/vvkj/index.php?str=avioni&av=36#
