Авион Ханза Бранденбург W.18

Ханза-Бранденбург W.18 (нем. Hansa-Brandenburg W.18) је немачки морнарички ловац-извиђач. Први лет авиона је извршен почетком 1917. године. Главни корисник овог авиона је била Ратна морнарица Аустроугарске и Немачке. Авион је био напреднија варијанта авиона Ханса Бранденбург CC.

Пројектовање и развој

Аустроугарско Поморско Ваздухопловство (ПВ) је још 1916. године користило ловачке хидроавионе који су исто као и сувоземни ловци имали задатак да се боре са противничким авионима. Хидроавиони ловци су били специфични јер им је задатак пре свега био одбрана акваторија од непријатељских авиона. У Ханса Бранденбургу је инж. Ернст Хајнкел конструисао хидроавион једноседи двокрилац, по угледу на хидроавион Лонер L, који је добио назив Ханса Бранденбург FB. Даљим побољшањем овог авиона настао је Ханса Бранденбург CC наоружан митраљезом, а из њега ловачки хидроавион Ханса Бранденбург W.18.

Технички опис

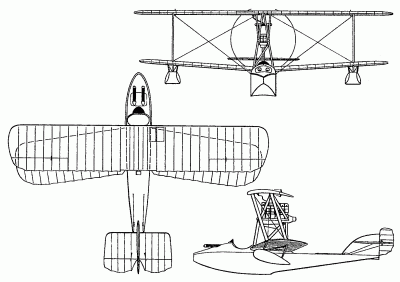

Авион Ханза Бранденбург W.18 цртеж

Авион Ханса Бранденбург CC је једномоторни двокрилни једноседи ловачки хидро авиони. Авион је потпуно дрвене конструкције труп је у облику чамца обложен водоотпорним шпером, а крила су дрвене конструкције пресвучена платном. Крила су четвртастог облика са упорницама у облику слова X гледано са сваке стране (спреда и са стране). Овакав облик упорница је добио популаран назив „паук“ или „звезда“ а користио се још и код авиона Ханза-Бранденбург D.I. Доња крила код овог авиона су нешто краћа од горњих. Испод доњих крила су постављени пловци који обезбеђују стабилност при узбурканом мору. Крилца за управљање авионом су се налазила само на горњим крилима. У међу простору између крила је био смештен шесто цилиндарски линијски водом хлађен мотор Benz Bz.III снаге 112 kW/150KS који је био причвршћен на челичну конструкцију ослоњену на труп авиона. Потисна елиса која покреће авион је двокрака, направљена од дрвета фиксног корака. Кокпит пилота је био отворен и налазио су у трупу авиона испред крила. Авион је био наоружан једним фиксним предњим митраљезом Шпандау калибра 7,92 mm. Највећа брзина у хоризонталном лету је износила 171 km/h. Размах крила је био 9,30 метара а дужина 7,69 метара. Маса празног авиона је износила 800 килограма а нормална полетна маса 1080 килограма.[1][2][3]

Авион Ханса Бранденбург W.18 је био побољшана варијанта авиона Ханса Бранденбург CC, био је такође једномоторни двокрилни једноседи ловачки хидро авиони.

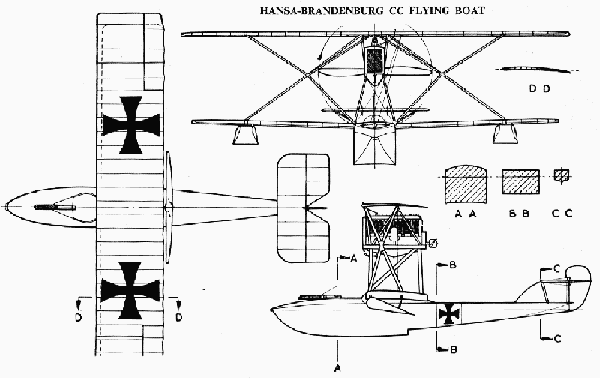

Авион Ханза Бранденбург CC цртеж

Авион је потпуно дрвене конструкције труп је у облику чамца обложен водоотпорним шпером, а крила су дрвене конструкције пресвучена платном. Крила су четвртастог облика са заобљеним крајевима у односу на свог претходника CC, имао је са сваке стране крила по пар упорница а затезање крила се обављало помоћу укрштених челичних ужади. Овакав облик упорница је имао мањи аеродинамички отпор у односу на упорнице система „паук“ или „звезда“. Доња крила код овог авиона су благо закошена у односу на горње крило које је управно на труп авиона па изгледа да су нешто краћа од горњих. Испод доњих крила су постављени пловци који обезбеђују стабилност при узбурканом мору. Крилца за управљање авионом су се налазила само на горњим крилима. У међу простору између крила је био смештен шесто цилиндарски линијски водом хлађен мотор Хиеро 147 kW/200KS или Хиеро 170 kW/230KS који је био причвршћен на челичну конструкцију ослоњену на труп авиона. Потисна елиса која покреће авион је двокрака, направљена од дрвета фиксног корака. Кокпит пилота је био отворен и налазио су у трупу авиона испред крила. Авион је био наоружан са два фиксна митраљеза Шварцлозе (нем. Schwarzlose) калибра 8,00 mm. Димензије овог авиона су биле нешто веће од претходника Ханса Бранденбург CC[1][4] .

Техничке карктеристике

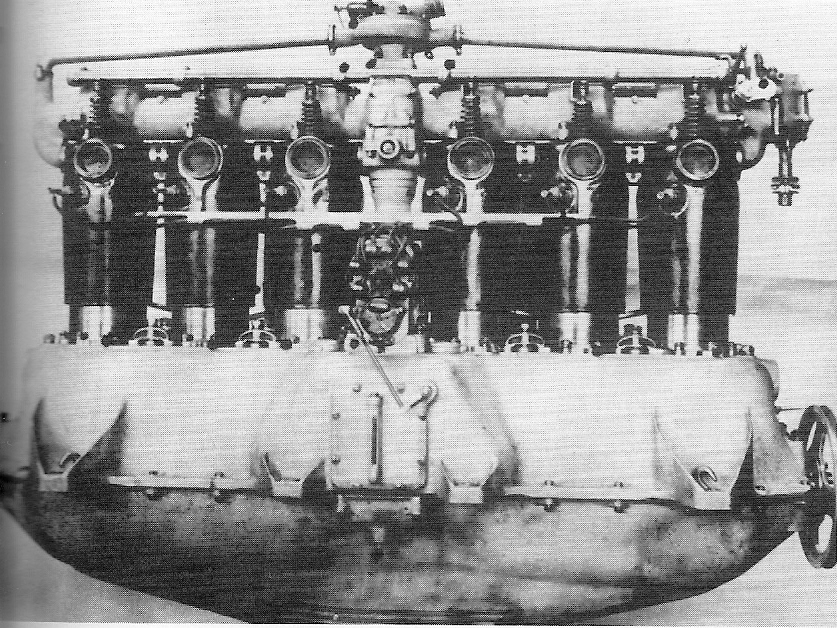

Мотор Hiero 200 KS aвионa Ханза Бранденбург W.18
КарактеристикеХанса Бранденбург W.18Ханса Бранденбург CC
Врста авиона ловац - извиђач ловац - извиђач
Година 1917 1916
6-цилиндрични линијски мотор Hiero  Benz Bz.III
Снага 147 kW 112 kW
Размах крила 10,70 m 9,30 m
Дужина 8,15 m 7,69 m
Висина 3,45 m 3,57 m
Површина крила 34,38 m² 26,50 m²
Маса празног авиона 875 kg 800 kg
Полетна маса 1.145 kg 1.080 kg
Највећа брзина 170 km/h 171 km/h
Путна брзина 147 km/h  140 km/h
Плафон 4.800 m 4.800 m
Долет 510 km 600 km
Наоружање 2 Schwarzlose kal.8 mm 2 MG 0,8/15 kal. 7,92 mm
Посада 1 1
Трајање лета 3 h 30 min 4 h 15 min



Оперативно коришћење

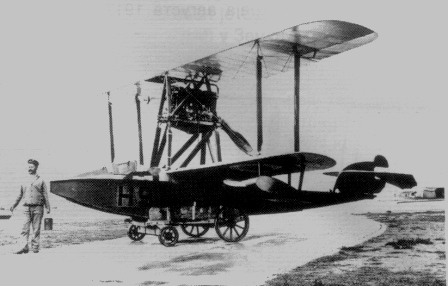

Авион Ханза Бранденбург W.18 jugoslovenskog PV

Авион Ханза-Бранденбург CC је био намењен аустроугарској и немачкој морнарици. Протоип је полетео 1916. године са мотором Бенц Bz III снаге 112 kW/150KS, немачкој морнарици је испоручено 36 примерака ових авиона. Аустроугарска морнарица је наручила 37 авиона и они су испоручени са моторима Аустро-Дајмлер снаге 117 kW/160KS Хиеро 132 kW/180KS..[1][5][6] Не постоје подаци о томе да ли је неки од ових авиона коришћен у југословенском ПВ.

Авион Ханза-Бранденбург W.18 је био углавном намењен аустроугарској морнарици. Протоип је полетео 1917. године са мотором Бенц Bz III снаге 112 kW/150KS, док је у серијској производњи у два авиона је уграђиван мотор Хиеро 147 kW/200KS а у осталих 45 авиона је уграђен мотор Хиеро 170 kW/230KS.[5] Укупно је испоручено 47 ових авиона аустроугарској морнарици у периоду од септембра 1917. до маја 1918. године. Један авион са Бенц Bz III мотором (вероватно прототип) је испоручен немачкој морнарици.[7]

Југословенско Поморско Ваздухопловство (ПВ) је користило два заплењена авиона Ханза-Бранденбург W.18 који су популарно звани Мали Бренденбург (за разлику од Великог Бранденбурга који је био назив за авион Ханза-Бранденбург W.13).

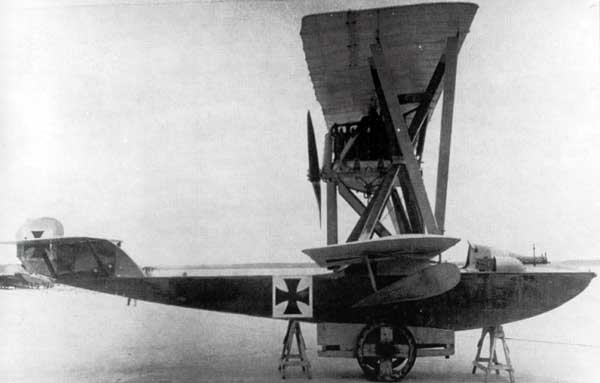

Авион Ханза Бранденбург CC

Земље које су користиле овај авион

Немачко царство

Аустроугарска

Холандија

Југославија
